아크 고장
일반 차단기는 알아채지 못하는 직렬 아크를 전류 파형으로 찾아내 1초 안에 차단합니다.

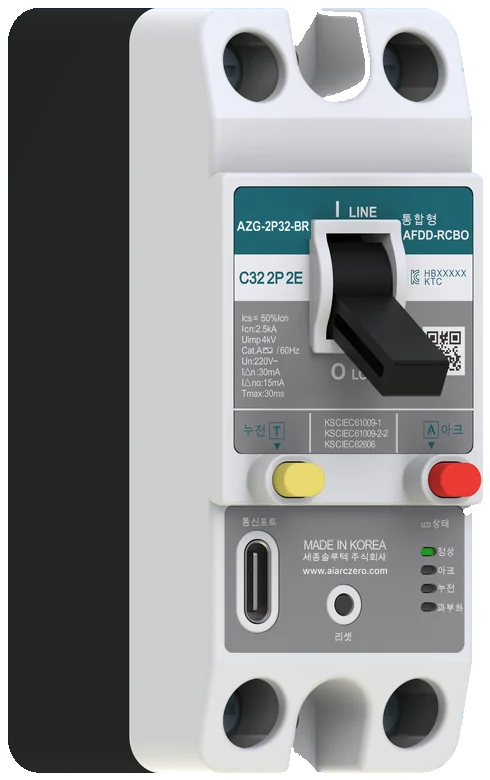

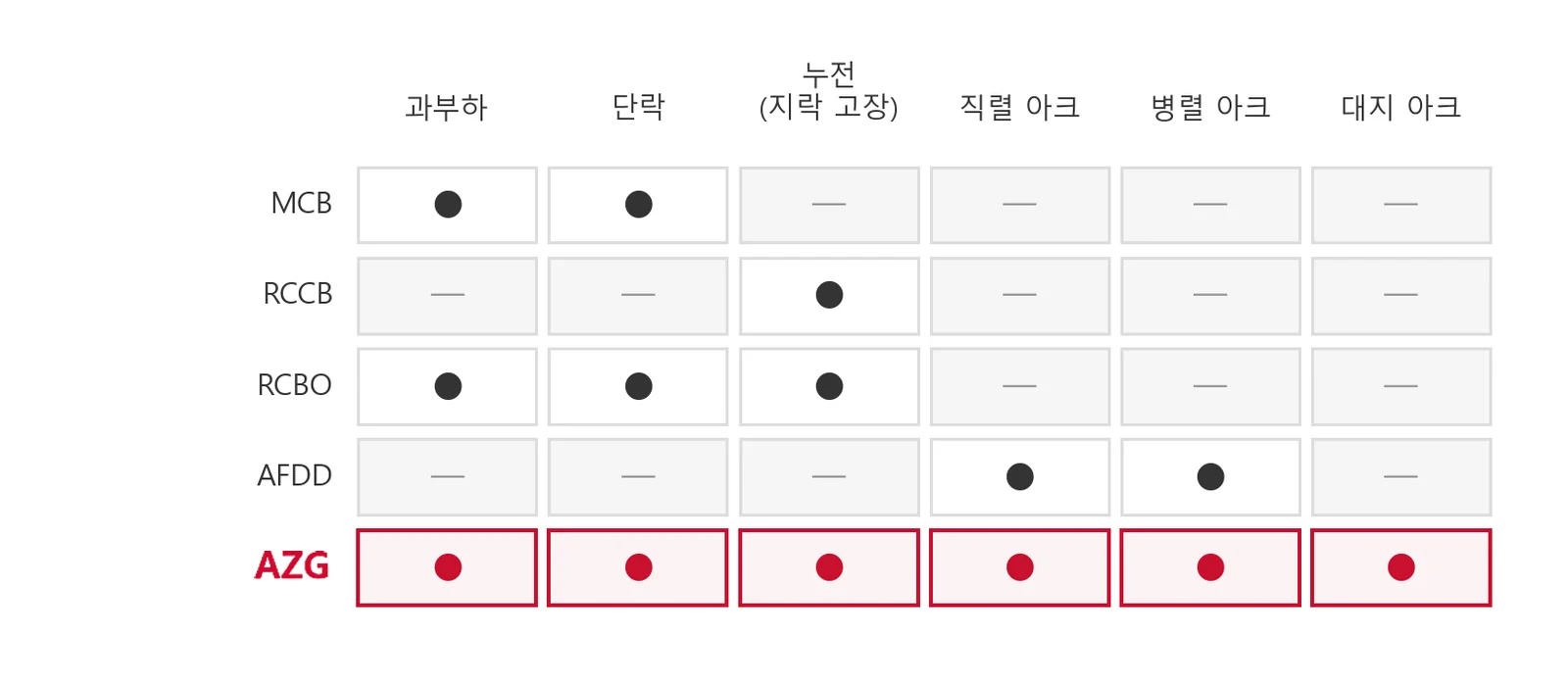

하나의 장치, 4중 보호
고장마다 따로 막고, 따로 알립니다
차단기가 내려가면 원인별 색 표시등이 켜집니다. 몇 번 깜빡였는지 셀 필요 없이, 색만 보면 무엇 때문인지 알 수 있습니다.
누전
정격 감도 30mA(또는 15mA)의 누전이 생기면 30ms 안에 끊습니다.
과부하
정격 전류의 1.45배가 흐르면 열동 기구가 동작합니다. 전자 회로와 따로 움직여, 회로에 문제가 생겨도 이 보호는 그대로 살아 있습니다.
단락
C형 순시 자기 트립으로 끊습니다. 정격 단락 용량은 2.5kA입니다.
왜 아크인가
전기 화재는 어느 날 갑자기 시작되지 않습니다
느슨해진 단자 하나가 몇 주 동안 조금씩 아크를 일으키다가, 결국 주변으로 불을 옮깁니다. 까다로운 점은 이런 직렬 아크가 전류를 정상 범위 안에 두기 때문에, 일반 과전류 차단기나 누전 차단기로는 잡히지 않는다는 것입니다.
소방 통계를 보면 화재 원인의 약 32%가 전기입니다.
관제 솔루션
차단기에서 화면까지
차단기가 잰 값과 이벤트는 게이트웨이를 거쳐 서버로 모입니다. 서버가 이상 여부를 판단하면, 관제 화면과 알림으로 바로 알려 드립니다.
- 차단기RS485(Modbus-RTU)
- 게이트웨이약 3초마다 수집
- 서버 저장1초마다
- 판정기준값, 지속 시간, 추세로 판단
- 화면 · 알림5초마다 갱신
표시한 시간은 설계 기준입니다. 차단기 수와 통신 구성에 따라 현장마다 달라질 수 있습니다.

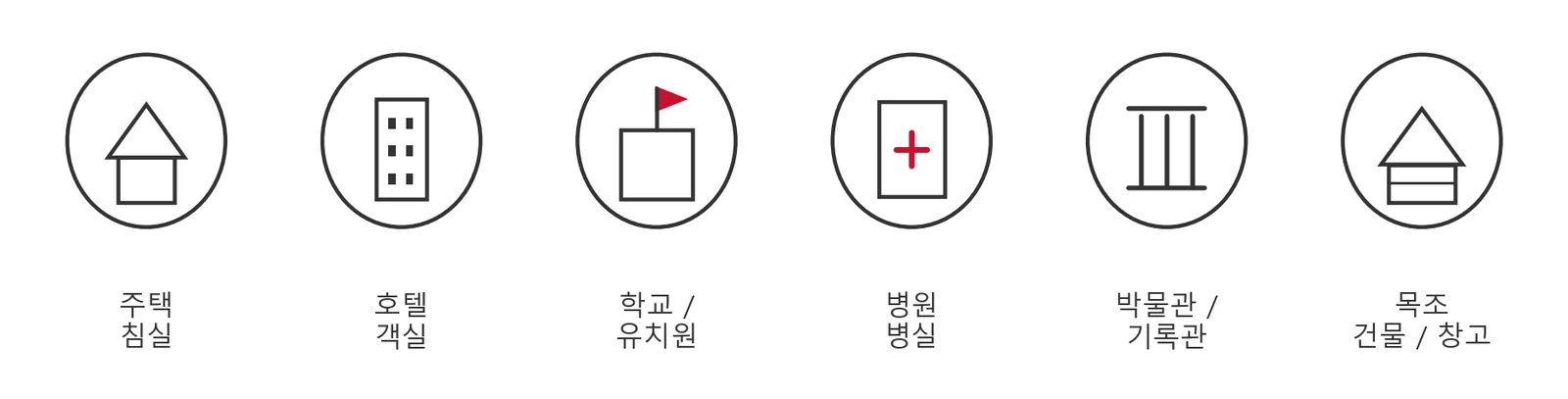

권장 장소 · IEC 60364-4-42
잠든 사람, 스스로 대피하기 어려운 사람이 있는 곳이라면
국제 설치 표준 IEC 60364-4-42도 이런 곳에는 아크 고장 보호를 권합니다.
- 가연성 자재를 보관하거나 가공하는 창고와 작업장
- 목조 건물처럼 불에 타기 쉬운 자재로 지은 건물
- 박물관, 기록관, 역사 건축물
- 주택 침실, 호텔 객실
- 보육 시설, 요양원, 병원 병동
표준과 인증
국내 220V·60Hz 전기 환경에 맞춰 만들고 인증받았습니다
잔류전류 · 과전류KS C IEC 61009-1 · 61009-2-2
아크 고장 보호KS C IEC 62606
안전 인증KC 안전 인증 (발급 KTL) · 한국 제조
